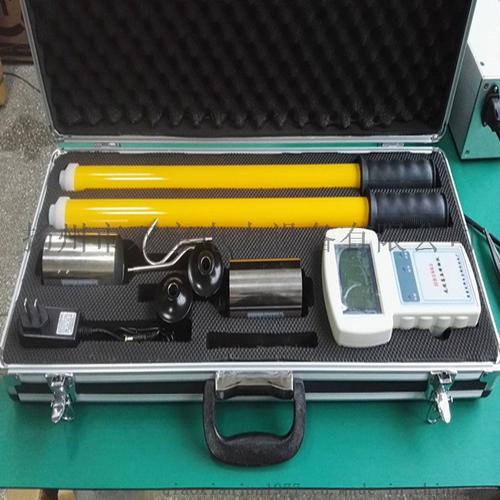

DHX-Ⅱ高压核相仪
达瑞电气为您推荐：
产品型号: DHX高压核相仪(6-110KV)

一、概述
DHX型高压核相仪工作原理
RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时，调节r和r′可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r′仍能使电桥平衡。只有当两端相位不相同时，调节r和r′不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。
结论
1、DHX型核相仪系在运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管，当核相棒末端与核相表连线断开情况下，也能保证人身和设备安全。
2、从模拟两端电压来看大相位差30°的同名相电压（如经过长距离输电的线路），虽然调节r和r′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比，它们之间的差值2～3倍，仍能分辨三相的不同相位。
3、经有关供电局较长时间的实际使用，普遍反映该仪器安全、可靠、使用方便，核相分辨能力高，携带轻便。
4、该仪器经过一定的高压校验后，还可作测量高电压之用。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
